4.4孔腔形成机理

斜轧实心管坯时，在顶头接触管坯前常易出现金属中心破裂现象，当大量裂口发展成相互连接，扩大成片以后，金属连续性破坏，形成中心空洞即孔腔。见图4-5。在顶头前过早形成孔腔，会造成大量的内折缺陷，恶化厚壁无缝钢管内表面质量，甚至形成废品，因此在穿孔工艺中力求避免过早形成孔腔。

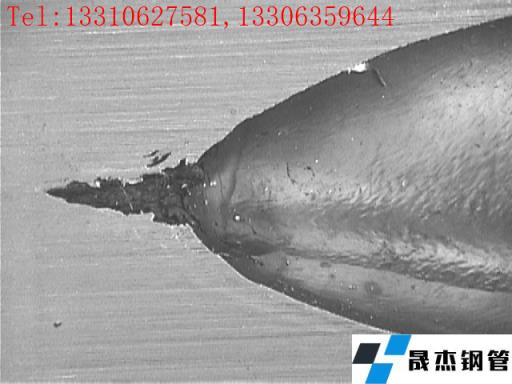

图4-5 孔腔示意图

影响孔腔形成的主要因素有：

变形的不均匀性（顶头前压缩量）

不均匀变形程度主要决定于坯料每半转的压缩量（称为单位压缩量），生产中指顶头前压缩量。顶头前压缩量愈大则变形不均匀程度也愈大，导致管坯中心区的切应力和拉应力增加，从而容易促进孔腔的形成。一般用临界压缩量来表示最大压缩量值的限制，压缩量小于临界压缩量则不容易或不形成孔腔。

椭圆度的影响

穿孔过程中在管坯横断面上存在着很大的不均匀变形，椭圆度愈大，则不均匀变形也愈大。按照体积不变定律可知，横向变形愈大则纵向变形愈小，将导致管坯中心的横向拉应力、切应力以及反复应力增加，加剧了孔腔的形成趋势

单位压缩次数的影响

在生产中主要指管坯从一次咬入到二次咬入过程中管坯的旋转次数，次数的增多就容易形成孔腔。

钢的自然塑性

钢的自然塑性由钢的化学成分、金属冶炼质量以及金属组织状态所决定，而组织状态又由管坯加热温度和时间所影响。一般来说塑性低的金属，穿孔性能差，容易产生孔腔。

免责声明：本网站（山东聊城晟杰无缝钢管厂www.qlsteels.com）刊载的“4.4 孔腔形成机理（厚壁钢管穿孔）”等均源于网络，版权归原作者所有，且仅代表原作者观点，本文所载信息仅供参考。转载仅为学习与交流之目的，如无意中侵犯您的合法权益，请及时联系删除。本网站刊登此篇文章并不意味着本站赞同其观点或证实其内容的真实性，我们不对其科学性、严肃性等作任何形式的保证。如果侵犯了您的版权，请尽快联系我们予以撤销，谢谢合作！
请查看相关产品 厚壁钢管,厚壁无缝钢管,厚壁管,无缝钢管厂,无缝钢管厂家
