1

型钢生产基本概念

1.1、型钢定义：全长具有一定断面形状和尺寸的实心钢材称为型钢。

1.2、型钢分类

按形状分：

简单断面型钢：圆钢、方钢、扁钢、六角钢、多边形钢等；

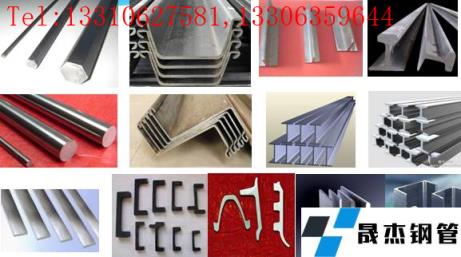

复杂断面型钢：槽钢、工字钢、H型钢、T型钢、矿用U型钢、钢轨、履带板、叉车门槽钢、钢板桩、Z字钢等。



按用途分：

1）、铁路用型钢（钢轨、鱼尾板、道岔轨等）

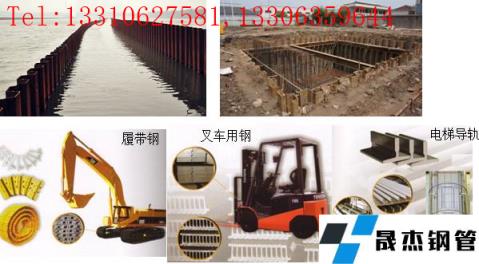

2）、各类车辆用型钢（履带钢、铲刃钢、叉车横梁、叉车导轨等）

3）、造船用型钢（L型钢、球扁钢、Z字钢、T型钢等）

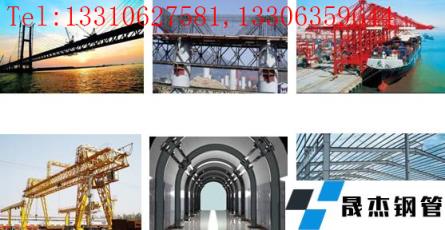

4）、结构和建筑用型钢（H型钢、工字钢、槽钢、角钢、螺纹钢、吊车钢轨、钢板桩）

5）、矿山用型钢（矿用U型钢、矿用工字钢等）



2

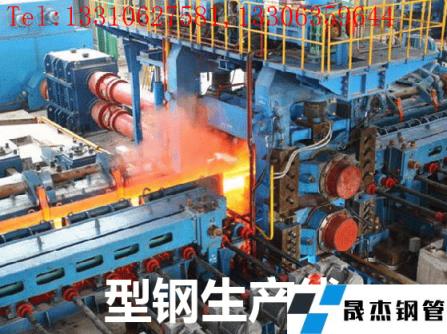

型钢生产的主要设备简介

型钢车间主要设备：

加热炉、高压水除鳞、轧机、轮廓仪或测径仪、剪或锯、热打印机、冷床、矫直机、编组台架、码垛台架、打捆机、称重设备、喷标等设备

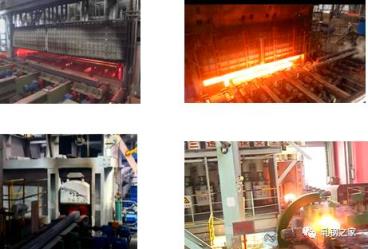

加热炉

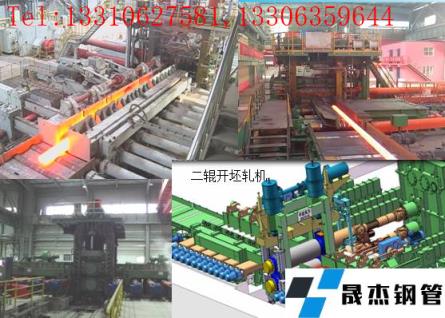

二辊开坯机

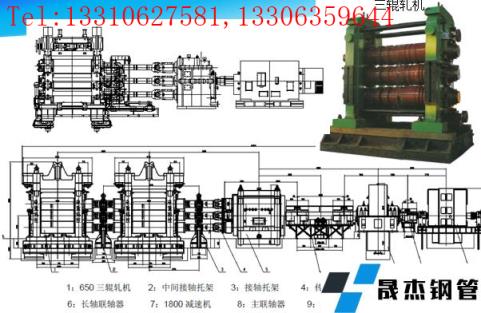

三辊轧机

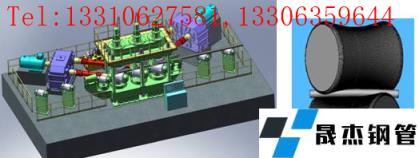

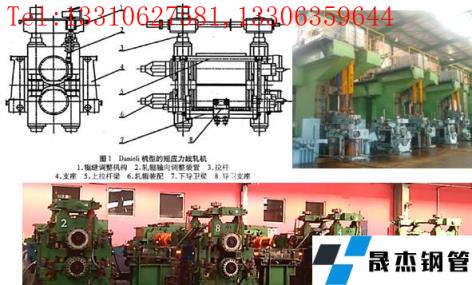

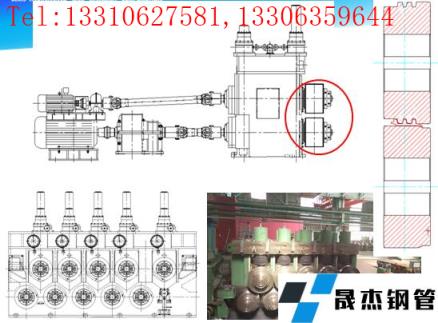

二辊短应力线轧机

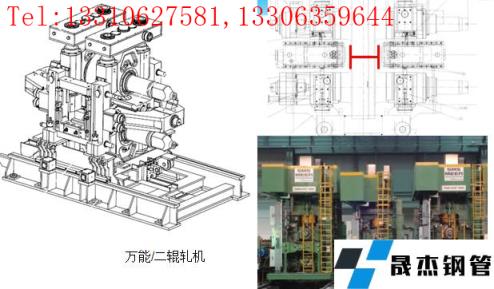

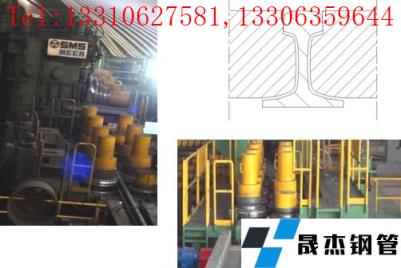

万能二辊轧机

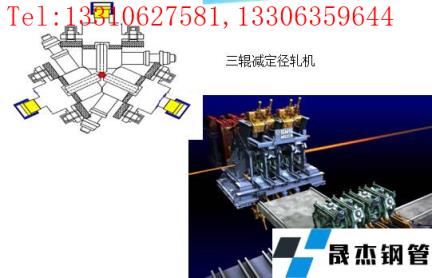

三辊减定径轧机

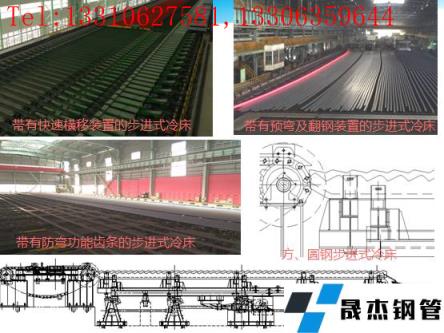

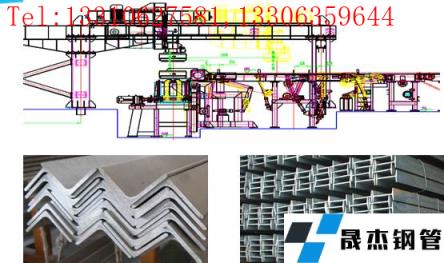

冷床

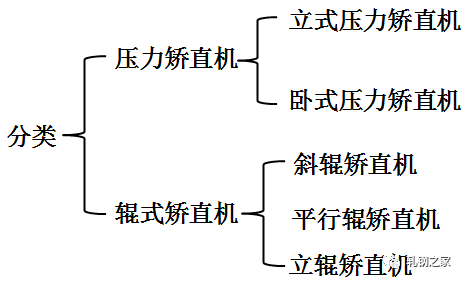

矫直机



码垛



3

型钢车间工程设计

主要内容包括：

•生产规模和产品大纲

•坯料选择和金属平衡

•生产工艺流程

•年工作时间分析

•孔型系统和轧制程序编制

•轧机力能计算和参数确定

•轧钢工艺设备能力计算

•车间平面布置

•原料及成品库存储能力计算

•起重运输设备能力计算

•车间劳动定员

•经济技术指标

1）坯料选择

坯料断面尺寸与许多因素有关。在供坯条件能够满足要求的情况下，决定坯料断面尺寸除考虑坯料在轧制过程中有足够的变形量，满足成品的质量要求外，还要求考虑轧辊强度和轧制时要入条件的限制。

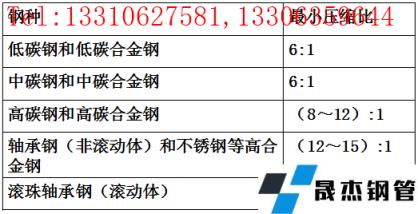

不同钢种要求的最小压缩比

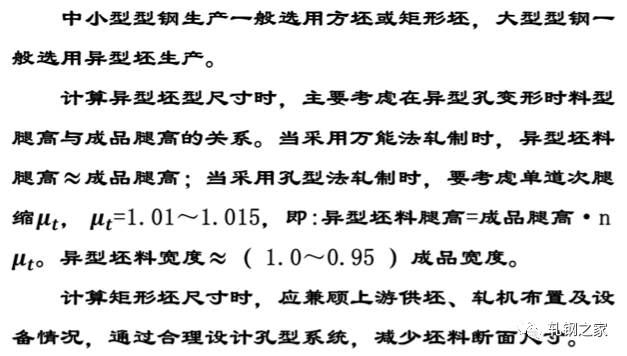

H型钢、工字钢、槽钢等坯料断面的选择



2）型钢生产工艺

型钢生产包括：

简单断面：大棒、中棒、小棒、高线

复杂断面：角钢、槽钢；

H型钢、钢轨

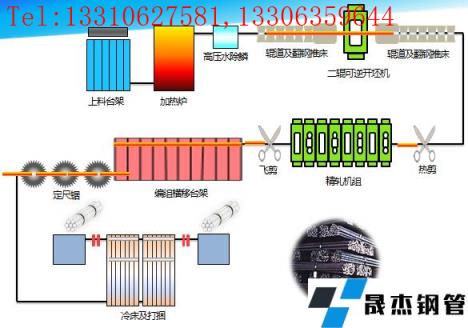

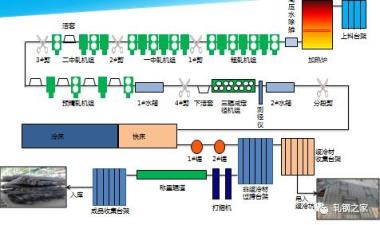

大棒生产工艺流程图



中棒生产工艺流程图



小棒生产工艺流程

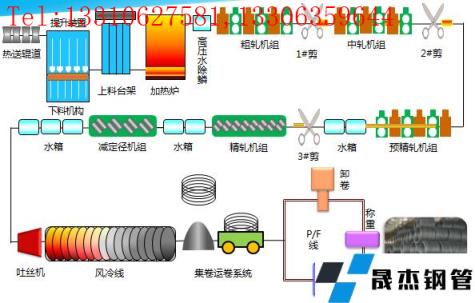

高线生产工艺流程图

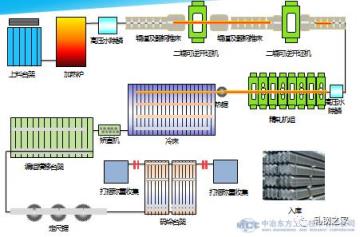

型钢生产工艺流程图

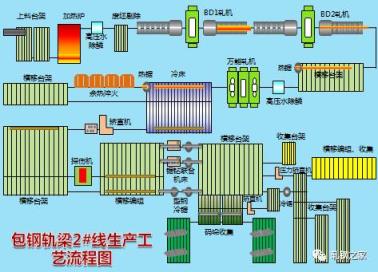

轨梁生产工艺流程图
